一般のプロセスの高温流体なら
2400SE(高温仕様)をご検討ください。

2400SE(高温仕様)

高温流体の温度範囲 232℃〜537℃
接続サイズ 1/2B、1B、
接続方式 NPT接続(1BはPT接続も可)
ボンネット形式
  • シングル・エクステンション
  • ダブルエクステンション
  • トリプル・エクステンション

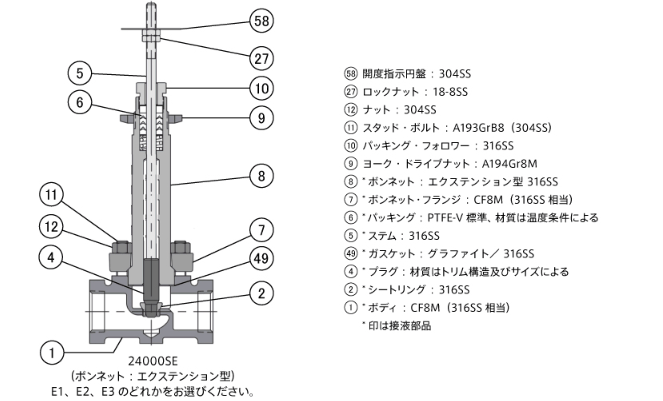

24000SEは、24000Sの標準型ボンネットをエクステンション型にアレンジしています。
使用最高温度は532℃まで。流体温度が232℃以下ならば、一般弁の24000Sが使用できます。
24000SE(高温仕様)のボンネットを除く基本設計は24000Sと同じです。
高温になりますので、ソフト・シートは適用できません。

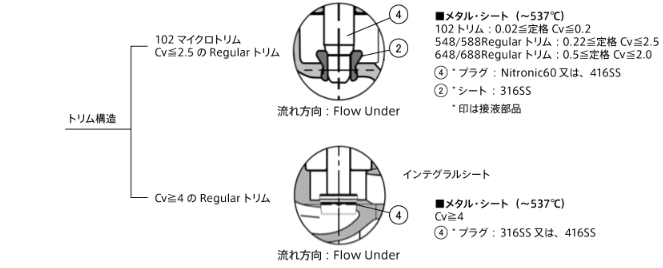

特徴:小型軽量、接液部 316SS

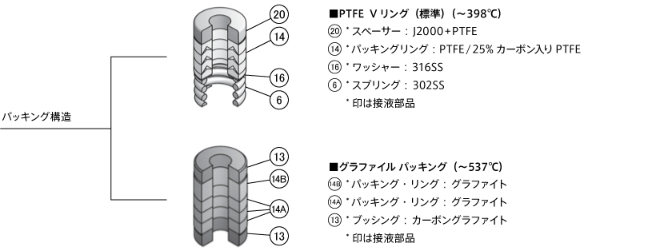

部材を御確認の上、トリム構造、パッキング構造を選定ください。

流量特性と形式

24000SE(高温仕様)特性

プラグトラベル% 5 10 20 30 40 50 60 70 80 90 100 Fd FL XT KC
バルブ プラグ オリフィス プラグ Cv値
サイズ シリーズ トラベル 注記)ソフトシート・トリムは232℃以上では使用できません。N/Aは使用不可なので御注意ください。
枠内 N/A
(in) - (mm) (mm)
1/2B&1B 151 3.97 12.7 .000001 .000003 .00001 .00002 .00003 .00005 .00006 .00008 .0001 .00012 .00013 .035 .98 .80 .94
.000002 .000006 .00002 .00004 .00006 .00009 .00011 .00015 .0002 .00023 .00025 .04
.000004 .000014 .00004 .00006 .00009 .00013 .00021 .00031 .0004 .00045 .0005 .05
.00001 .00003 .00008 .00012 .00017 .00025 .00037 .0006 .0008 .0009 .001 .06
.00002 .00007 .00017 .00025 .00036 .00050 .0007 .0010 .0015 .0018 .002 .075
.00004 .0001 .00025 .00040 .00058 .0009 .0014 .0020 .0029 .0036 .004 .10
.00008 .00015 .00030 .00057 .0010 .0017 .0029 .0046 .0062 .0072 .008 .11
.00009 .00018 .00040 .0008 .0016 .0031 .0057 .0087 .011 .014 .015 .15
.00010 .00020 .0005 .0012 .0028 .006 .01 .016 .022 .026 .03 .18
.00012 .00025 .0007 .0019 .005 .011 .022 .035 .046 .054 .06 .22
.00015 .0003 .001 .003 .008 .021 .040 .062 .08 .09 .10 .25
.0002 .0005 .002 .006 .016 .04 .079 .12 .16 .18 .20 .3
.0017 .005 .011 .02 .034 .05 .11 .19 .29 .38 .45 .4
177 7.9 .0000001 .0000005 .000013 .000043 .000084 .00014 .00020 .00028 .00037 .00044 .0005 .7 .95 .76 .76
.000001 .000007 .00007 .00015 .00024 .00036 .00048 .0006 .0008 .0009 .001
.000008 .000019 .0002 .00029 .00047 .00071 .001 .0013 .0016 .0018 .002
.00003 .000061 .0003 .00051 .00099 .0016 .0021 .0028 .0035 .0041 .005
.00004 .000068 .0004 .001 .0018 .0029 .0045 .006 .0074 .0085 .01
.00007 .0003 .0005 .0016 .0031 .005 .0075 .011 .013 .017 .02
.0001 .0005 .0011 .003 .007 .012 .017 .025 .031 .041 0.05
102 6.3 .00036 .0018 .0038 .0061 .008 .01 .012 .015 .016 .018 .02 .06 .95 .76 .86
.002 .004 .008 .012 .02 .024 .031 .038 .041 .046 .05 .09
.0063 .011 .02 .025 .035 .045 .055 .065 .061 .090 .10 .013
.012 .021 .028 .045 .063 .085 .115 .147 .172 .190 .20 .18
548
588
6.3 .0008 .0012 .0024 .006 .012 .016 .024 .04 .068 .1 .22 .28 .98 .81 .94
.001 .002 .006 .015 .03 .04 .06 .1 .17 .25 .61 .28
.006 .01 .02 .04 .6 .12 .2 .35 .5 .82 1.0 -
9.5 .008 .015 .03 .05 .07 .14 .25 .41 .65 1.0 1.5 .4 .9 .68 .73
.015 .03 .06 .10 .2 .3 .6 .9 1.3 1.8 2.5 .33
648
688
6.3 - - - - - - - - - - .5 - .9 .68 .73
.01 .14 .23 .34 .45 .55 .64 .73 .82 .90 1.0 .4
9.5 .10 .20 .30 .50 .60 .73 .87 1.02 1.15 1.3 1.5 .4 .9 .68 .73
.20 .50 .75 1.0 1.3 1.5 1.7 1.9 2.1 2.3 2.5 .33
577 9.5 .006 .01 .02 .04 .06 .12 .20 .35 .50 .82 1.0 - .9 .68 .73
.008 .015 .03 .05 .07 .14 .25 .41 .65 1.0 1.5 .4
.03 .09 .14 .25 .38 .55 .70 1.0 1.3 1.7 2.0 .33
677 9.5 .004 .010 .020 .030 .040 .050 .060 .070 .080 .090 .1 .08 .9 .68 .73
.009 .020 .040 .060 .080 .100 .120 .140 .160 .180 .2 .12
.03 .050 .100 .15 .20 .25 .30 .35 .40 .45 .5 .19
.05 .100 .200 .300 .400 .500 .600 .700 .800 .900 1 .27
1B 548
588
20.6 .10 .15 .39 .60 .88 1.20 1.60 2.10 2.71 3.25 4.7 .42 .9 .68 .73
.16 .24 .38 .70 1.1 1.7 2.6 3.8 5.7 8.5 9.5 .46
577 20.6 .16 .22 .28 .40 .75 1.3 2.1 2.7 3.1 3.6 4 .42
.16 .24 .38 .60 .95 1.5 2.4 3.7 5.3 7.5 8.5 .46
648
688
20.6 .20 .40 .55 .70 1.02 1.31 1.60 2.10 2.65 3.30 4 .42 .9 .68 .73
.52 1.0 1.9 2.8 3.9 4.8 5.7 6.7 7.6 8.6 9.5 .46
677 20.6 .22 .45 .82 1.2 1.6 2.0 .24 .28 3.2 3.6 4 .46 .9 .68 .73

24000SE(高温仕様)モデル番号

電動駆動部
型式
24000
シリーズ
トリムシリーズ ボディ材質 ボンネト形式 Cv 接続サイズ 接続形式
45SY 24 102 Lin/メタルシート S 316SS E1 シングル・エクステション 50 1/2B 無印 NPT
548 EQ%/メタルシート
(416SS)
E2 ダブル・エクステション 10 1B PT PT
588 EQ%/メタルシート
(316SS)
E3 トリプル・エクステション 10k JIS10KRF
648 EQ%/メタルシート
(416SS)
EB エクステション・ベローズ 20k JIS20KRF
688 Lin/メタルシート
(316SS)

例)45SY-24588S-1.0-50

微少流量弁の選定

用途に基づいた適切な弁機種を特定することが重要です。
下記カテゴリを参考にしてください。

弁の選定にあたっては、用途、温度、圧力条件から、あらかじめ適切な弁の種類を特定することが重要です。
例えば、サニタリー、無菌プロセスではセルフ・ドレン構造や接液部の研磨が必須になりますので、一般弁の24000Sを選んでも、サニタリー構造を満足させることができません。
最初に必要なことは用途に基づいた適切な弁器種の選定です。
下記の用途から適切な弁機種を御検討下さい。

CV値に関わるお問い合わせ

計算Cv値が0.001以下になる、計算が上手くいかないなどの場合は、お気軽にお問い合わせください。
計算も代行いたします。

計算には、気体流量、入口圧力、出力圧力、配管サイズ、分子量または、比重、入り口温度の情報が必要となります。

お電話・FAXでのお問い合わせは営業技術部まで。

044-288-5878
044-266-0351
