一般のプロセスの低温流体なら

Cold fluid for general processes

MENU

一般のプロセスの低温流体なら
2400SE（低温仕様）を御検討ください。

2400SE（低温仕様）

高温流体の温度範囲 -195℃〜0℃
接続サイズ 1/2B、1B、
接続方式 NPT接続（1BはPT接続も可）

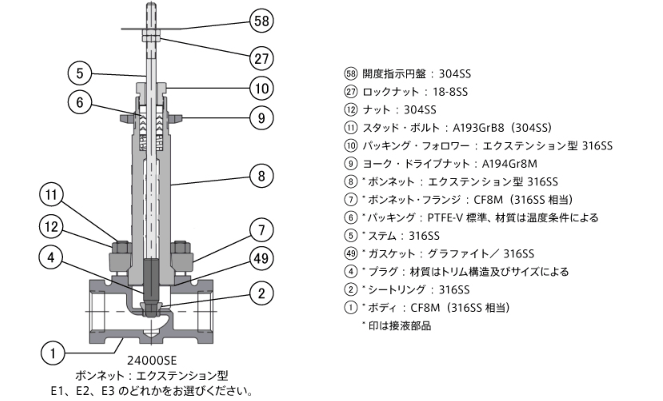

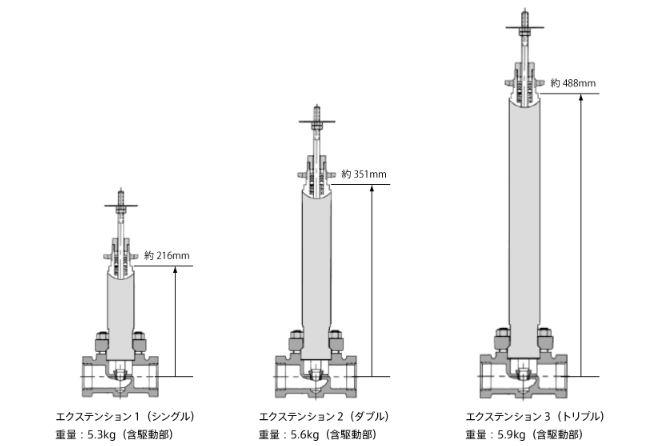

ボンネット形式
  • シングル・エクステンション
  • ダブルエクステンション
  • トリプル・エクステンション

24000Sの標準型ボンネットをエクステンション型にアレンジしています｡

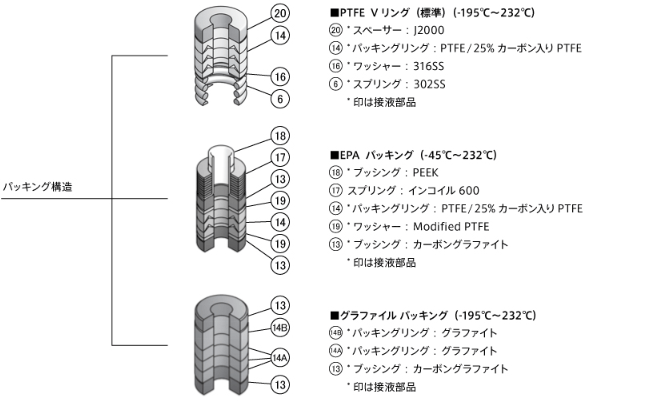

使用温度範囲は-195℃～232℃です。但し、ソフト･シートやパッキングの材質に制約があります。
ボンネットを除く基本設計は24000Sと同じです｡
特徴：小型軽量、接液部 316SS

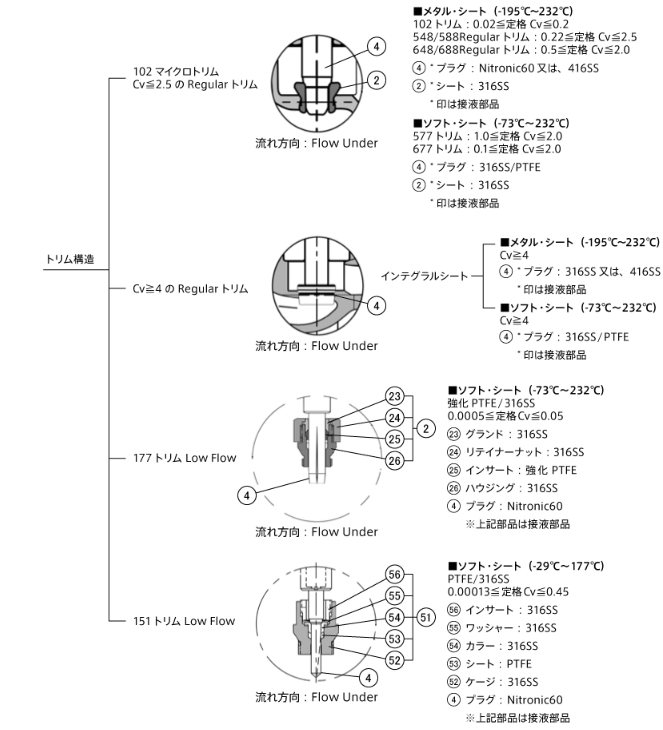

流量特性と形式

24000SE（低温仕様）特性

プラグトラベル％ 5 10 20 30 40 50 60 70 80 90 100 Fd FL XT KC
バルブ プラグ オリフィス プラグ Cv値
サイズ シリーズ 径 トラベル 注記）ソフトシート・トリムには低温の温度使用範囲がありますので御注意ください。
枠内 -29℃〜177℃で使用可 枠内 -29℃〜177℃で使用可
(in) - (mm) (mm)
1/2B&1B 151 3.97 12.7 .000001 .000003 .00001 .00002 .00003 .00005 .00006 .00008 .0001 .00012 .00013 .035 .98 .80 .94
.000002 .000006 .00002 .00004 .00006 .00009 .00011 .00015 .0002 .00023 .00025 .04
.000004 .000014 .00004 .00006 .00009 .00013 .00021 .00031 .0004 .00045 .0005 .05
.00001 .00003 .00008 .00012 .00017 .00025 .00037 .0006 .0008 .0009 .001 .06
.00002 .00007 .00017 .00025 .00036 .00050 .0007 .0010 .0015 .0018 .002 .075
.00004 .0001 .00025 .00040 .00058 .0009 .0014 .0020 .0029 .0036 .004 .10
.00008 .00015 .00030 .00057 .0010 .0017 .0029 .0046 .0062 .0072 .008 .11
.00009 .00018 .00040 .0008 .0016 .0031 .0057 .0087 .011 .014 .015 .15
.00010 .00020 .0005 .0012 .0028 .006 .01 .016 .022 .026 .03 .18
.00012 .00025 .0007 .0019 .005 .011 .022 .035 .046 .054 .06 .22
.00015 .0003 .001 .003 .008 .021 .040 .062 .08 .09 .10 .25
.0002 .0005 .002 .006 .016 .04 .079 .12 .16 .18 .20 .3
.0017 .005 .011 .02 .034 .05 .11 .19 .29 .38 .45 .4
177 7.9 .0000001 .0000005 .000013 .000043 .000084 .00014 .00020 .00028 .00037 .00044 .0005 .7 .95 .76 .76
.000001 .000007 .00007 .00015 .00024 .00036 .00048 .0006 .0008 .0009 .001
.000008 .000019 .0002 .00029 .00047 .00071 .001 .0013 .0016 .0018 .002
.00003 .000061 .0003 .00051 .00099 .0016 .0021 .0028 .0035 .0041 .005
.00004 .000068 .0004 .001 .0018 .0029 .0045 .006 .0074 .0085 .01
.00007 .0003 .0005 .0016 .0031 .005 .0075 .011 .013 .017 .02
.0001 .0005 .0011 .003 .007 .012 .017 .025 .031 .041 0.05
102 6.3 .00036 .0018 .0038 .0061 .008 .01 .012 .015 .016 .018 .02 .06 .95 .76 .86
.002 .004 .008 .012 .02 .024 .031 .038 .041 .046 .05 .09
.0063 .011 .02 .025 .035 .045 .055 .065 .061 .090 .10 .013
.012 .021 .028 .045 .063 .085 .115 .147 .172 .190 .20 .18
548
588		 6.3 .0008 .0012 .0024 .006 .012 .016 .024 .04 .068 .1 .22 .28 .98 .81 .94
.001 .002 .006 .015 .03 .04 .06 .1 .17 .25 .61 .28
.006 .01 .02 .04 .6 .12 .2 .35 .5 .82 1.0 -
9.5 .008 .015 .03 .05 .07 .14 .25 .41 .65 1.0 1.5 .4 .9 .68 .73
.015 .03 .06 .10 .2 .3 .6 .9 1.3 1.8 2.5 .33
648
688		 6.3 - - - - - - - - - - .5 - .9 .68 .73
.01 .14 .23 .34 .45 .55 .64 .73 .82 .90 1.0 .4
9.5 .10 .20 .30 .50 .60 .73 .87 1.02 1.15 1.3 1.5 .4 .9 .68 .73
.20 .50 .75 1.0 1.3 1.5 1.7 1.9 2.1 2.3 2.5 .33
577 9.5 .006 .01 .02 .04 .06 .12 .20 .35 .50 .82 1.0 - .9 .68 .73
.008 .015 .03 .05 .07 .14 .25 .41 .65 1.0 1.5 .4
.03 .09 .14 .25 .38 .55 .70 1.0 1.3 1.7 2.0 .33
677 9.5 .004 .010 .020 .030 .040 .050 .060 .070 .080 .090 .1 .08 .9 .68 .73
.009 .020 .040 .060 .080 .100 .120 .140 .160 .180 .2 .12
.03 .050 .100 .15 .20 .25 .30 .35 .40 .45 .5 .19
.05 .100 .200 .300 .400 .500 .600 .700 .800 .900 1 .27
1B 548
588		 20.6 .10 .15 .39 .60 .88 1.20 1.60 2.10 2.71 3.25 4.7 .42 .9 .68 .73
.16 .24 .38 .70 1.1 1.7 2.6 3.8 5.7 8.5 9.5 .46
577 20.6 .16 .22 .28 .40 .75 1.3 2.1 2.7 3.1 3.6 4 .42
.16 .24 .38 .60 .95 1.5 2.4 3.7 5.3 7.5 8.5 .46
648
688		 20.6 .20 .40 .55 .70 1.02 1.31 1.60 2.10 2.65 3.30 4 .42 .9 .68 .73
.52 1.0 1.9 2.8 3.9 4.8 5.7 6.7 7.6 8.6 9.5 .46
677 20.6 .22 .45 .82 1.2 1.6 2.0 .24 .28 3.2 3.6 4 .46 .9 .68 .73

24000SE（低温仕様）モデル番号

電動駆動部
型式		 24000
シリーズ		 トリムシリーズ ボディ材質 ボンネト形式 Cv 接続サイズ 接続形式
45SY 24 102 Lin/メタルシート Ⅳ S 316SS E1 シングル・エクステション 流量特性表より選択 50 1/2B 無印 NPT
151 Mod.EQ%/PTFEシート Ⅵ E2 ダブル・エクステション 10 1B PT PT
177 Mod.EQ%/強化PTFE Ⅵ E3 トリプル・エクステション 10k JIS10KRF
577 EQ%/PTFEシート Ⅵ 20k JIS20KRF
548 EQ%/メタルシート
（416SS）		 Ⅳ
588 EQ%/メタルシート
（316SS）		 Ⅳ
648 Lin/メタルシート
（416SS）		 Ⅳ
677 Lin/PTFEシート Ⅵ
688 Lin/メタルシート
（316SS）		 Ⅳ

例）45SY-24588SE-0.22-50

微少流量弁の選定

用途に基づいた適切な弁機種を特定することが重要です。
下記カテゴリを参考にしてください。

弁の選定にあたっては、用途、温度、圧力条件から、あらかじめ適切な弁の種類を特定することが重要です。
例えば、サニタリー、無菌プロセスではセルフ・ドレン構造や接液部の研磨が必須になりますので、一般弁の24000Sを選んでも、サニタリー構造を満足させることができません。
最初に必要なことは用途に基づいた適切な弁器種の選定です。
下記の用途から適切な弁機種を御検討下さい。

CV値に関わるお問い合わせ

計算Cv値が0.001以下になる、計算が上手くいかないなどの場合は、お気軽にお問い合わせください。
計算も代行いたします。

計算には、気体流量、入口圧力、出力圧力、配管サイズ、分子量または、比重、入り口温度の情報が必要となります。

お電話・FAXでのお問い合わせは営業技術部まで。

044-288-5878
044-266-0351

メールフォーム

項目 例1 例2
Tag No. 例1FCV-01 例2PCV-01
流体名 例1空気 例2水
流体性状
（Gas or Liq）		 例1Gas 例2Liq
臨界圧力
（MPa）		 例13.77 例222.05
臨界温度（℃）
注1		 例1-140.65 例2374.25
流量（SL/min）

例1

Max
10
Nor
5
Min
0.25

例2

Max
3
Nor
2
Min
0.5
入口圧力
（MPa.G）

例1

0.35

0.3

0.25

例2

0.3

0.4

0.5
出口圧力
（MPa.G）

例1

0.25

0.15

0.05

例2

0

0

0
配管サイズ（in） 例10.5 例20.5
分子量（Mw）
又は比重		 例128.97 例21
入口温度（℃）

例1

20

20

20

例2

15

15

15
粘度（CP）注2

例1

0.018

→

→

例2

1.138

→

→
比熱比
（κ,無次元）		 例11.4 例2-
飽和蒸気圧
（MPa.G）

例1

-

-

-

例2

-0.09963

→

→
必要CV値

例1

-

-

-

例2

-

-

-

お問い合わせ手順

  1. 下記のrequest20form.xlsxをダウンロード。その後、ファィルを開き、分かる範囲でプロセス条件を打ち込み保存してください。
  2. メールをクリックしますと、メールソフトが立ち上がります。
    ご用件を記載の上、プロセス条件が打ち込んであるrequest20form.xlsxをメールに添付し、送信してください。

request20form.xlsx
